Konzola Power Dispečing

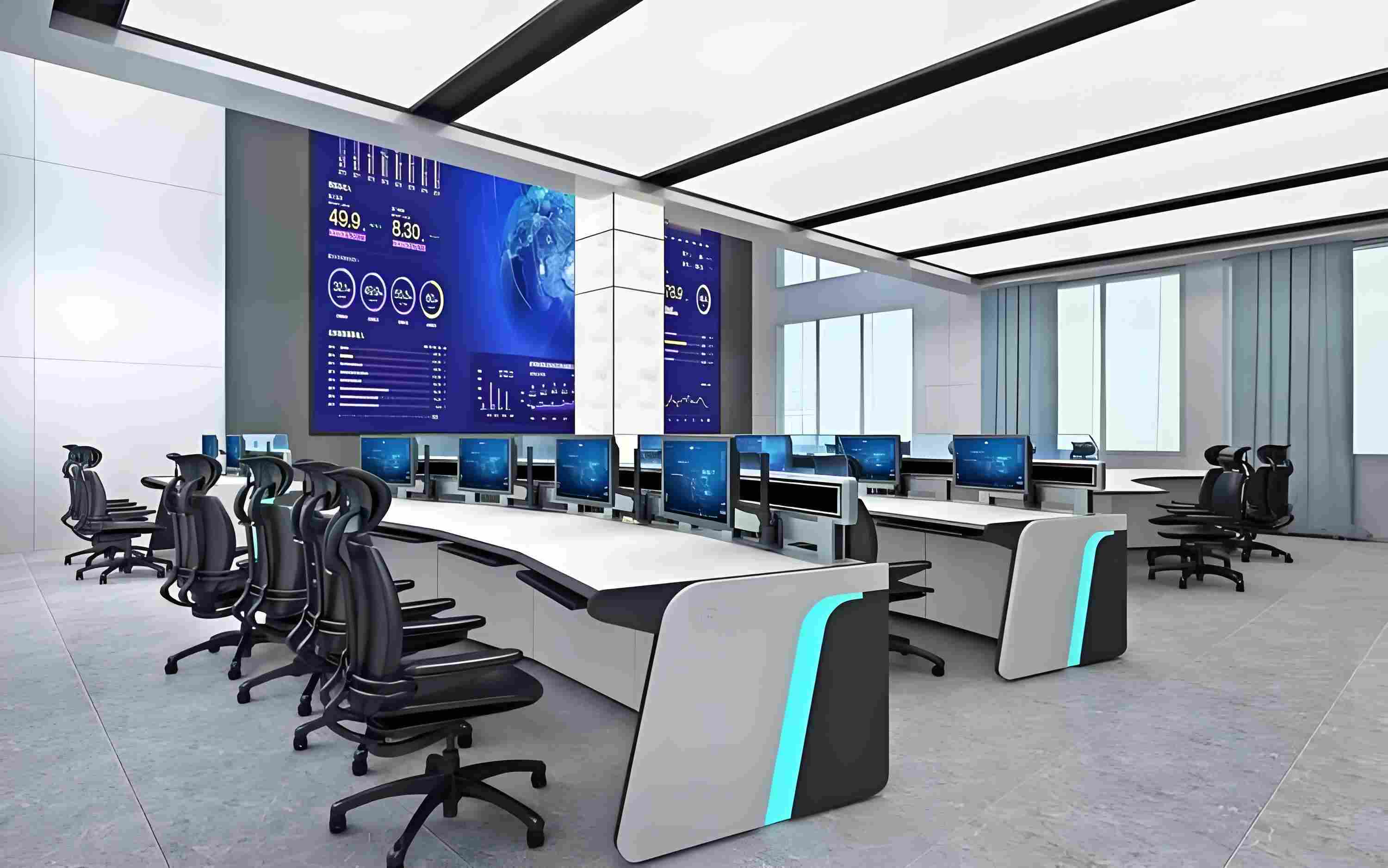

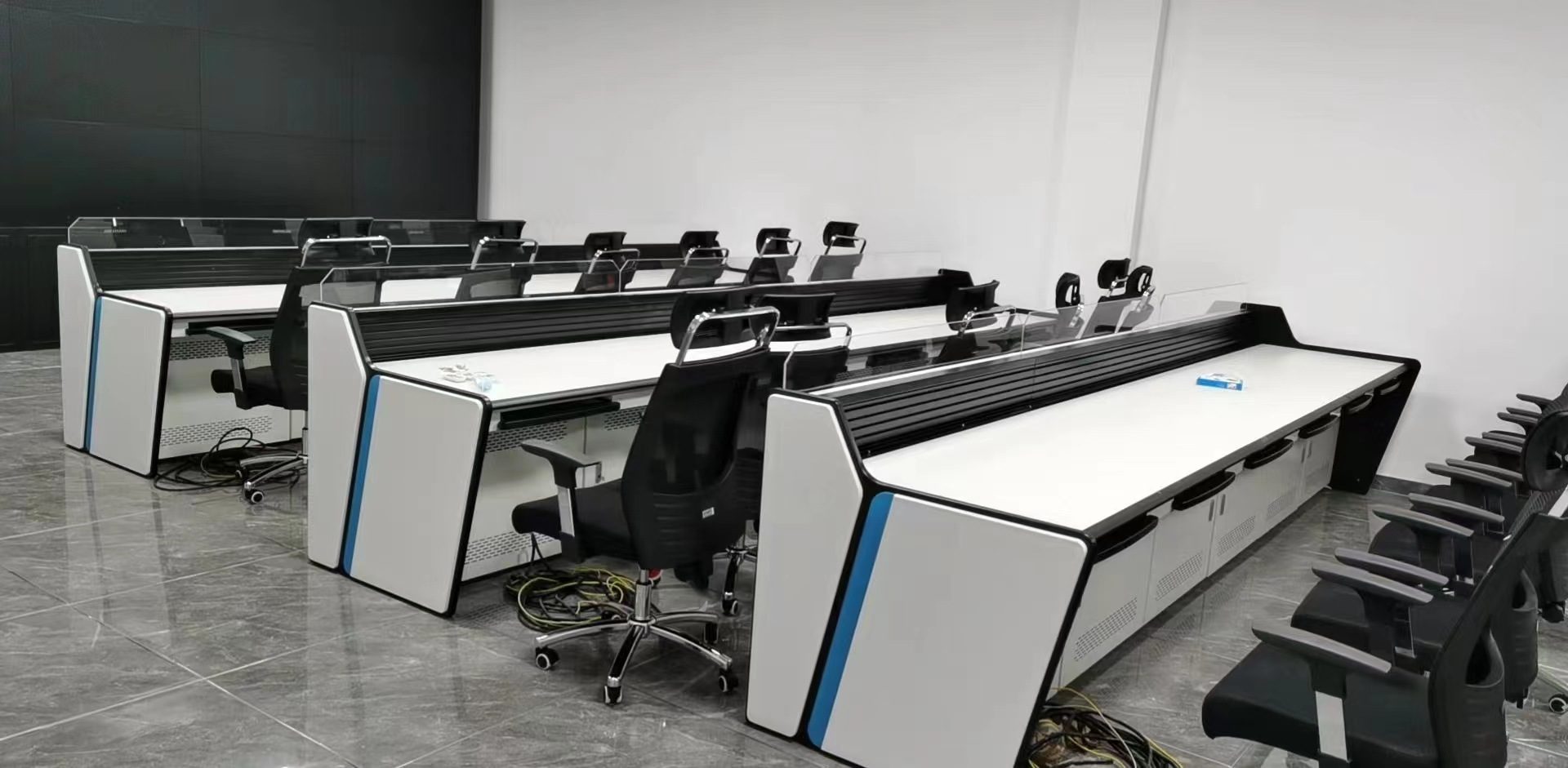

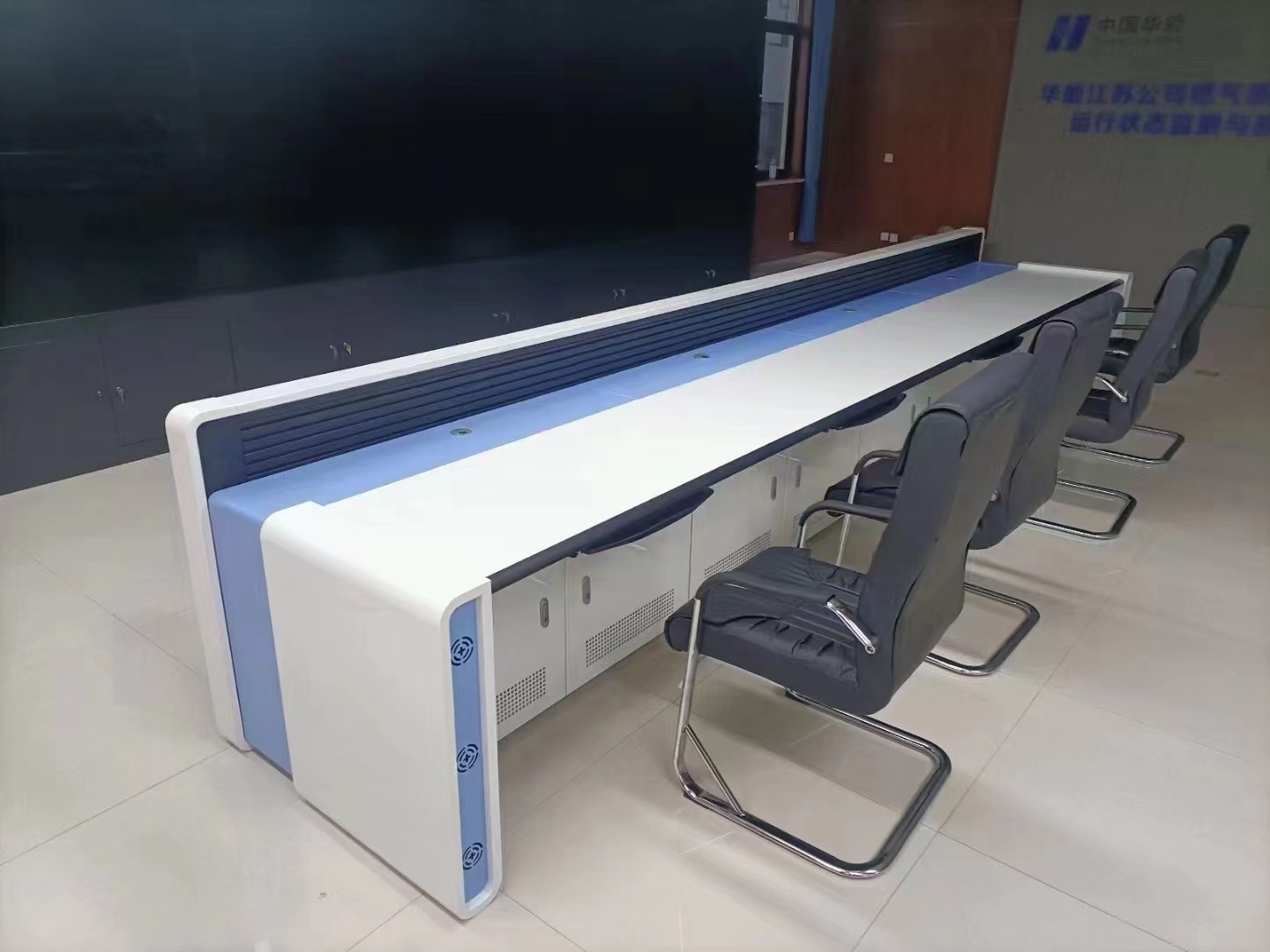

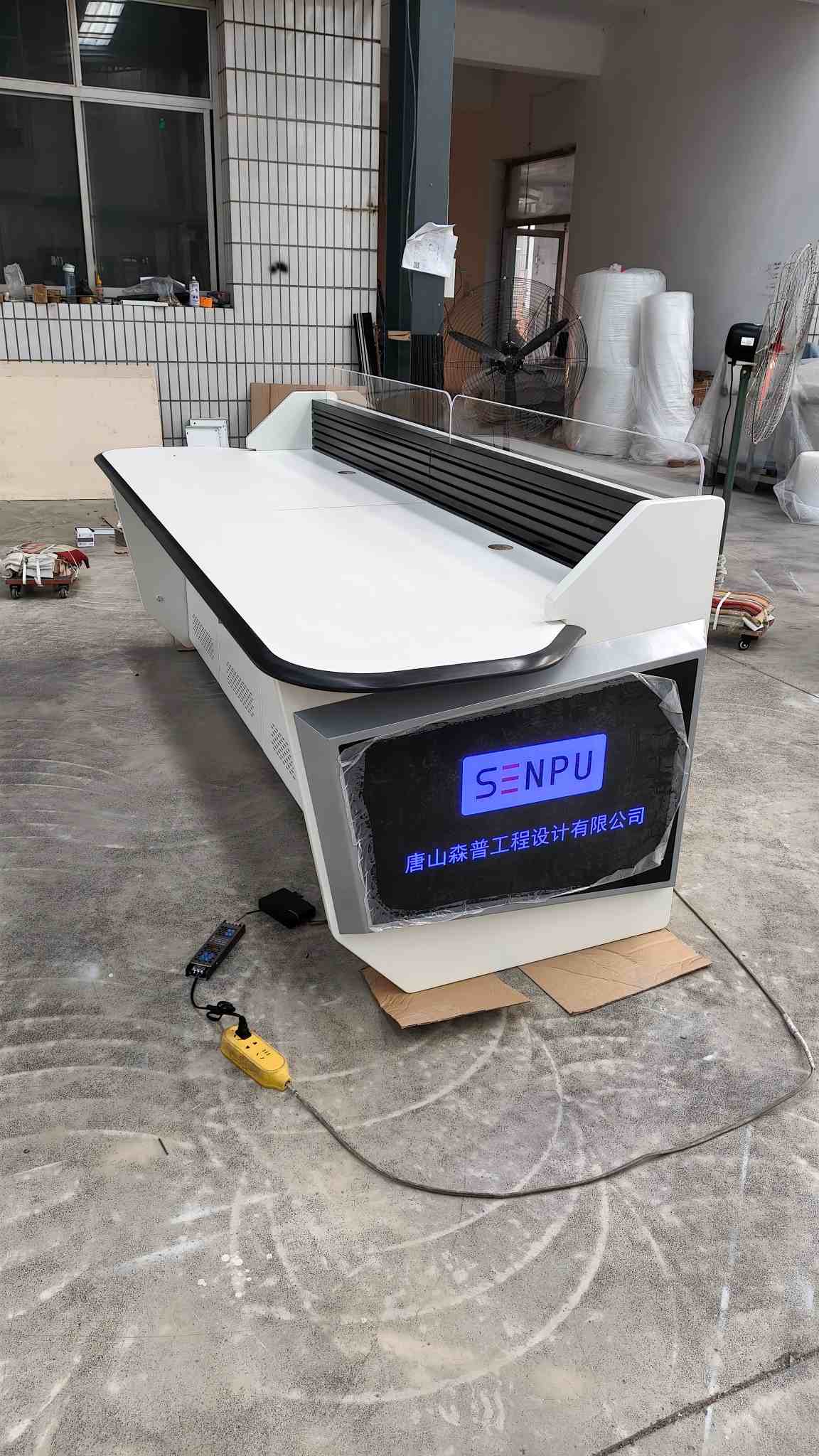

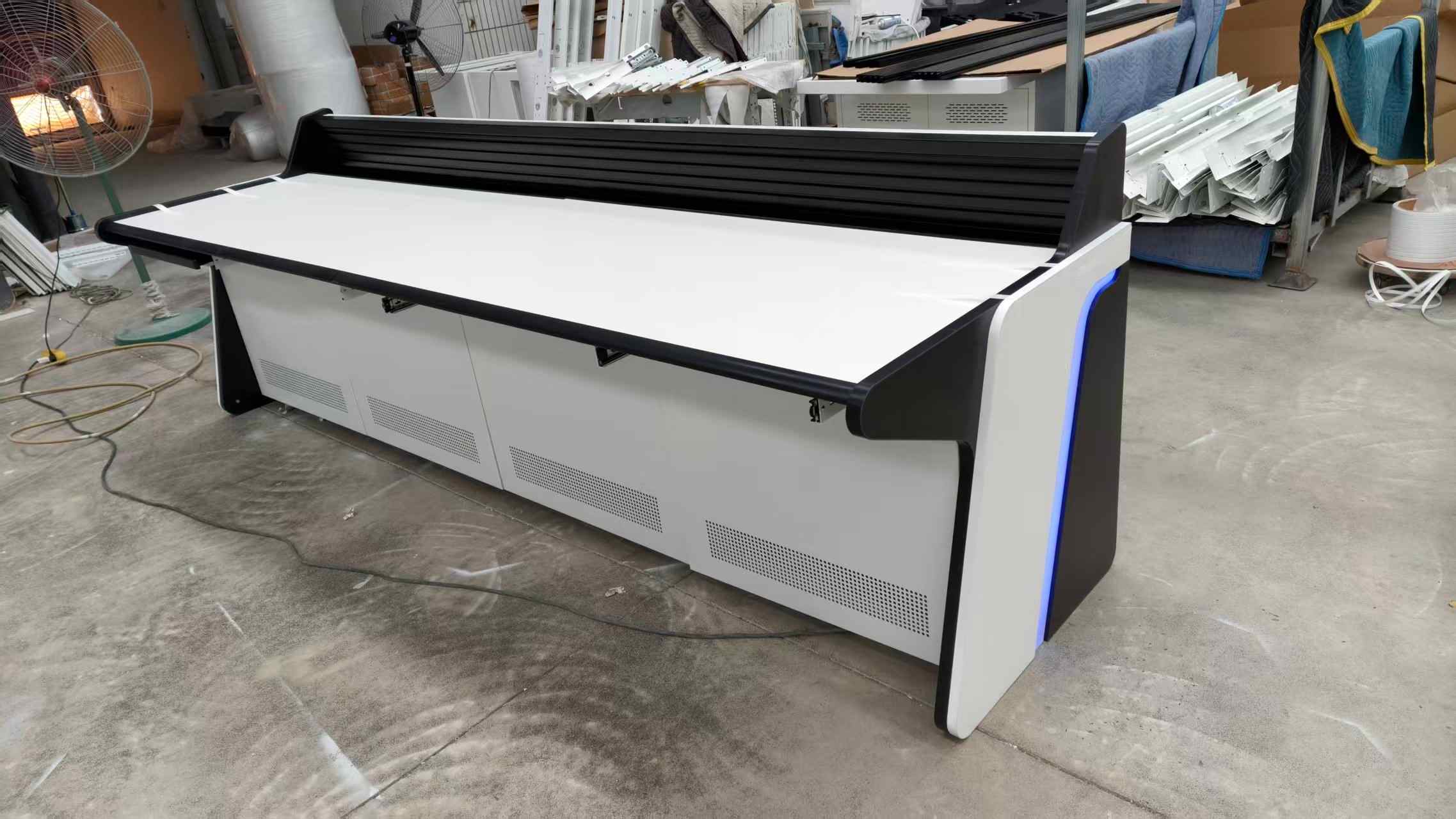

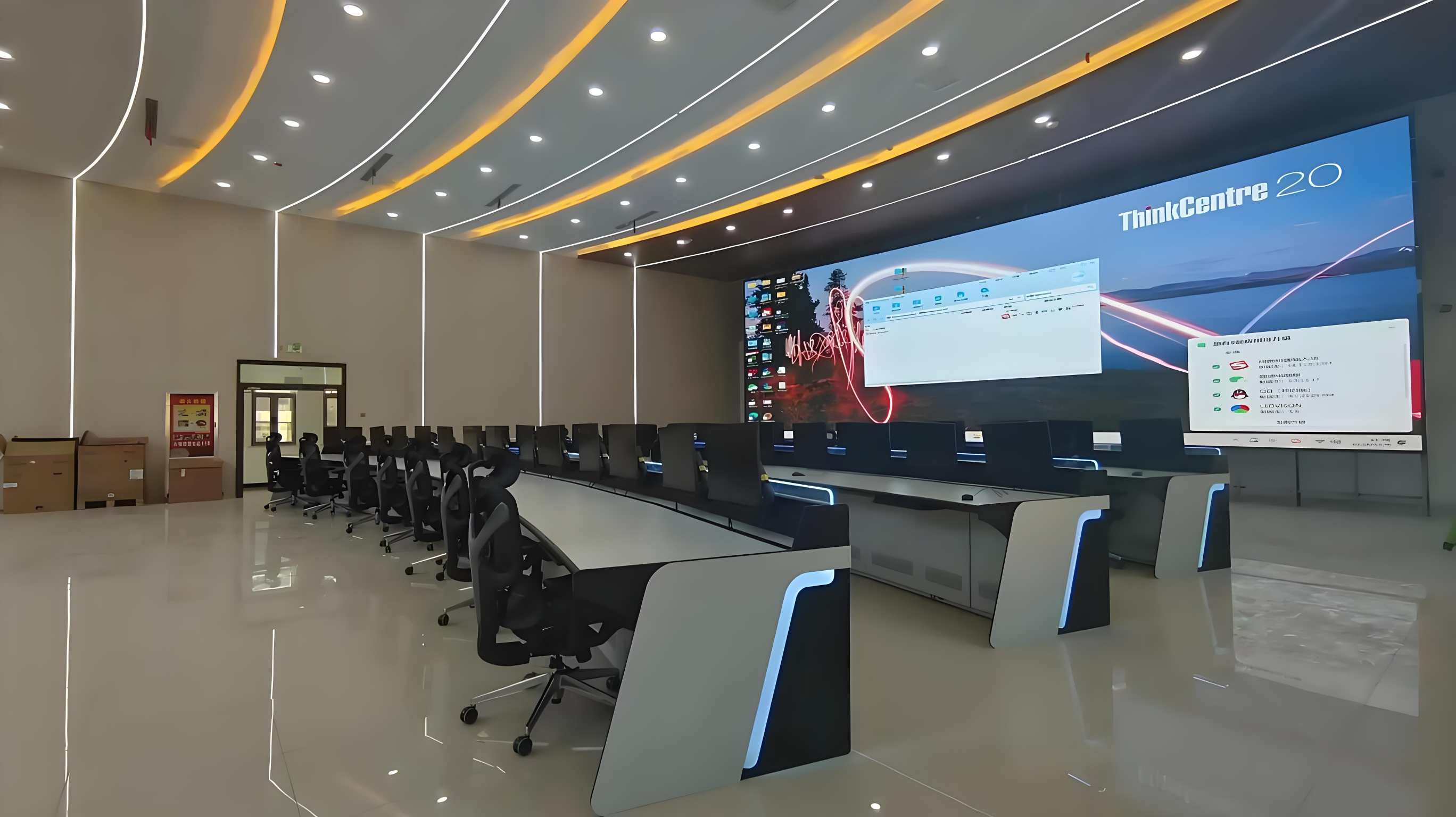

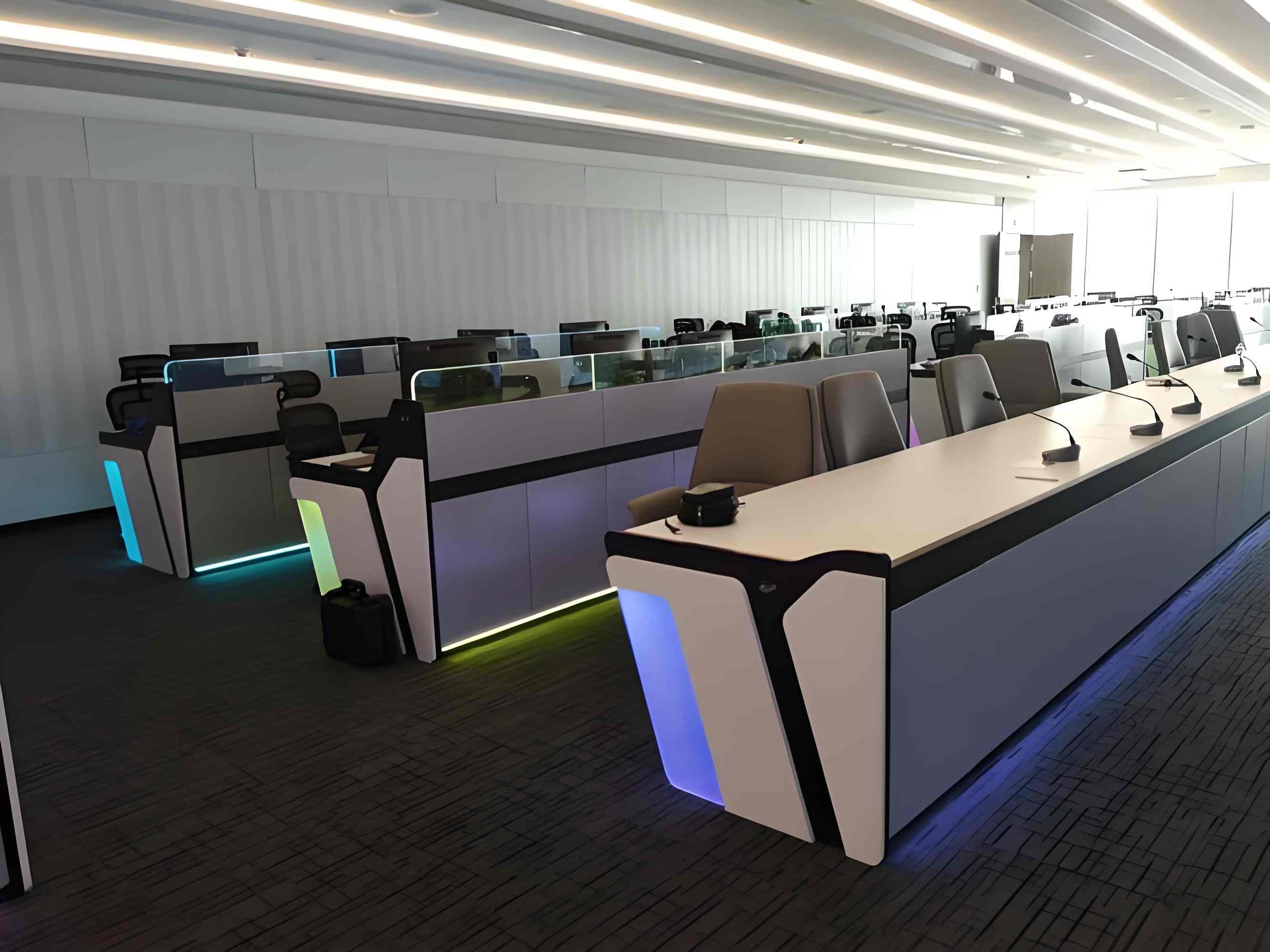

Konzola Power Dispatching Console od Číny TEMERY, nazývaná aj pracovná stanica riadenia siete alebo pult na monitorovanie výkonu, je vyhradený terminál na interakciu medzi človekom a strojom pre prostredia riadenia napájania. Na rozdiel od bežných stolov striktne spĺňa bezpečnostné normy energetického priemyslu, požiadavky EMC a špecifikácie 24-hodinovej prevádzky, ktoré sa široko používajú v provinčných/mestských dispečingoch, monitorovacích miestnostiach distribúcie, tepelných/vodných elektrárňach a vetrových-solárnych dozorniach novej energie.

Prijíma modulárnu zostavenú štruktúru podporujúcu priame, oblúkové, U a iné návrhy usporiadania haly. Každá jeho pracovná poloha môže byť nezávisle nakonfigurovaná s podporným systémom viacerých monitorov, skrytým vedením káblov, kabínou na uskladnenie zariadení a ochranou uzemnenia. Umožňuje prispôsobenú konfiguráciu podľa rozsahu projektu a prevádzkových požiadaviek na dispečing.

1. Hlavný rám

Rám konzoly Power Dispatching Console je vyrobený z vysokokvalitného oceľového plechu SPCC valcovaného za studena s hrúbkou od 1,5 mm do 2,0 mm. Celý rám prechádza kyslým morením, fosfátovaním, odmasťovaním a vysokoteplotným elektrostatickým striekaním, aby sa zabezpečila odolnosť proti hrdzi, korózii, vlhkosti a deformácii. Všetky zváracie polohy na ňom sú vyleštené hladko bez ostrých hrán.

Jeho špičková verzia využíva štruktúru nosníkov z priemyselnej hliníkovej zliatiny 6063-T5, ktorá poskytuje vyššiu celkovú stabilitu, nižšiu hmotnosť a silnejšiu nosnosť. Pevný rám znesie dlhodobé veľké zaťaženie viacerých obrazoviek bez otrasov alebo deformácií, plne sa prispôsobí dlhodobej nepretržitej priemyselnej monitorovacej práci.

2. Antistatická pracovná doska

Pracovná doska používa dovezený kompaktný antistatický laminát HPL, špeciálny materiál pre zariadenia na ovládanie napájania a počítačovej miestnosti. Povrchový odpor je stabilne kontrolovaný medzi 10⁶Ω a 10⁹Ω, čím sa účinne uvoľňuje statická elektrina generovaná dlhodobou prevádzkou elektronických zariadení a chráni sa presné priemyselné riadiace jednotky, dispečerské komunikačné zariadenia a monitorovacie terminály.

Pracovná doska je protipožiarna, odolná voči vysokým teplotám, poškriabaniu a nárazu. Trieda odolná voči opotrebovaniu spĺňa dlhodobé požiadavky na vysokofrekvenčnú prevádzku klávesnice a myši bez vyblednutia, odlupovania a praskania po rokoch používania.

3. Silný a slabý prúdový izolačný systém vedenia

Je vybavený dvojitými nezávislými žľabovými štruktúrami pre silný a slabý prúd. Kovová izolačná doska je umiestnená v strede produktu, aby úplne oddelila elektrické vedenia a signálne vedenia, čím sa zabráni elektromagnetickému presluchu, blikaniu obrazovky, oneskoreniu signálu a strate dátových paketov spôsobenej prúdovým rušením.

Pre každú jeho stanicu sú vyhradené samostatné otvory pre vodiče, drážky pre vodiče a spodné kanály vodičov. Všetky rozvody na ňom sú skryté a úhľadné, čo uľahčuje neskoršiu údržbu zariadenia, výmenu linky a upgrade systému. Celá konzola Power Dispatching Console je vybavená štandardnými uzemňovacími svorkami na zaistenie bezpečnej ekvipotenciálnej ochrany a spĺňa štandardy akceptácie bezpečnosti v energetickom priemysle.

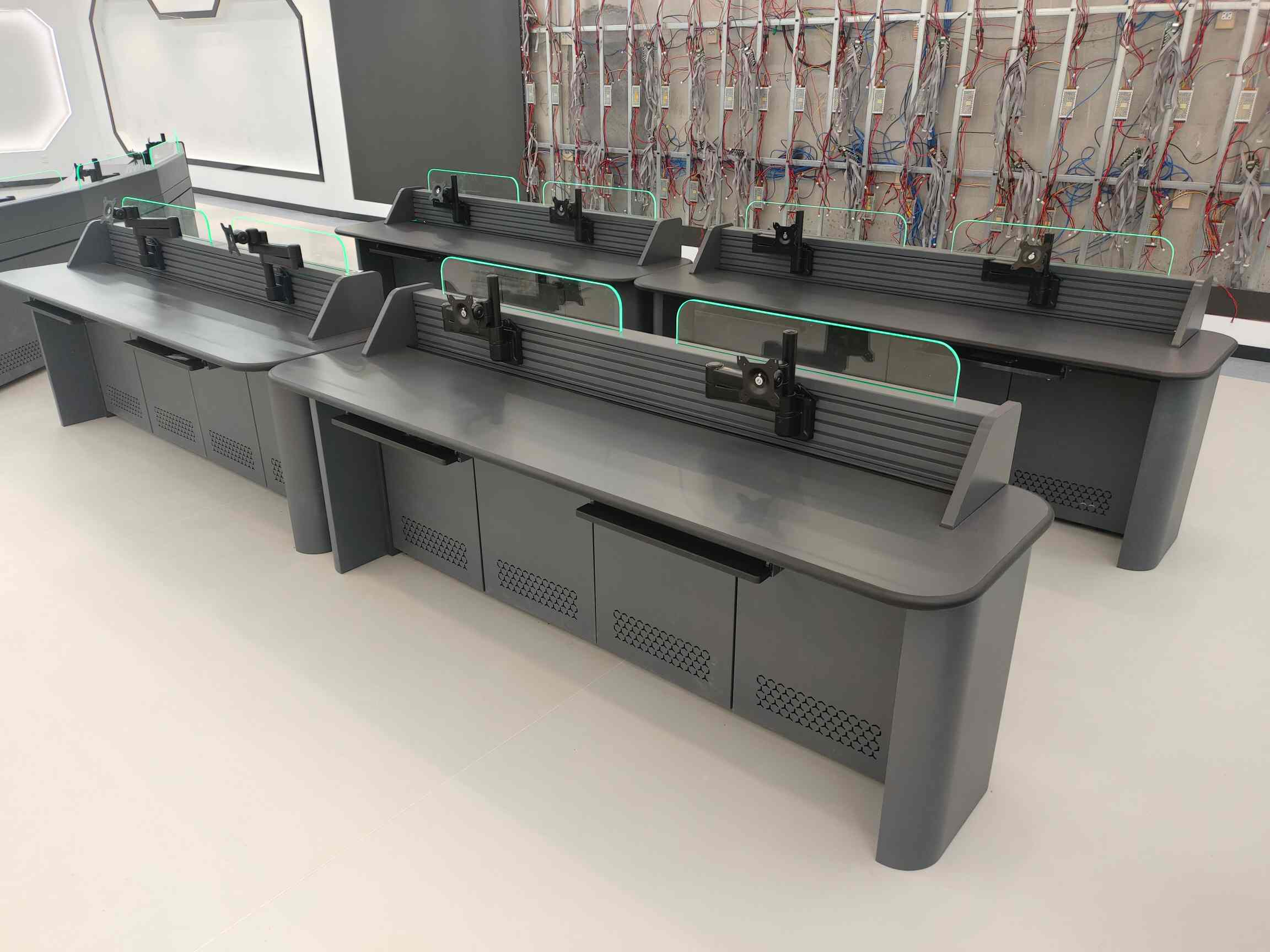

4. Systém montážnej konzoly s viacerými obrazovkami

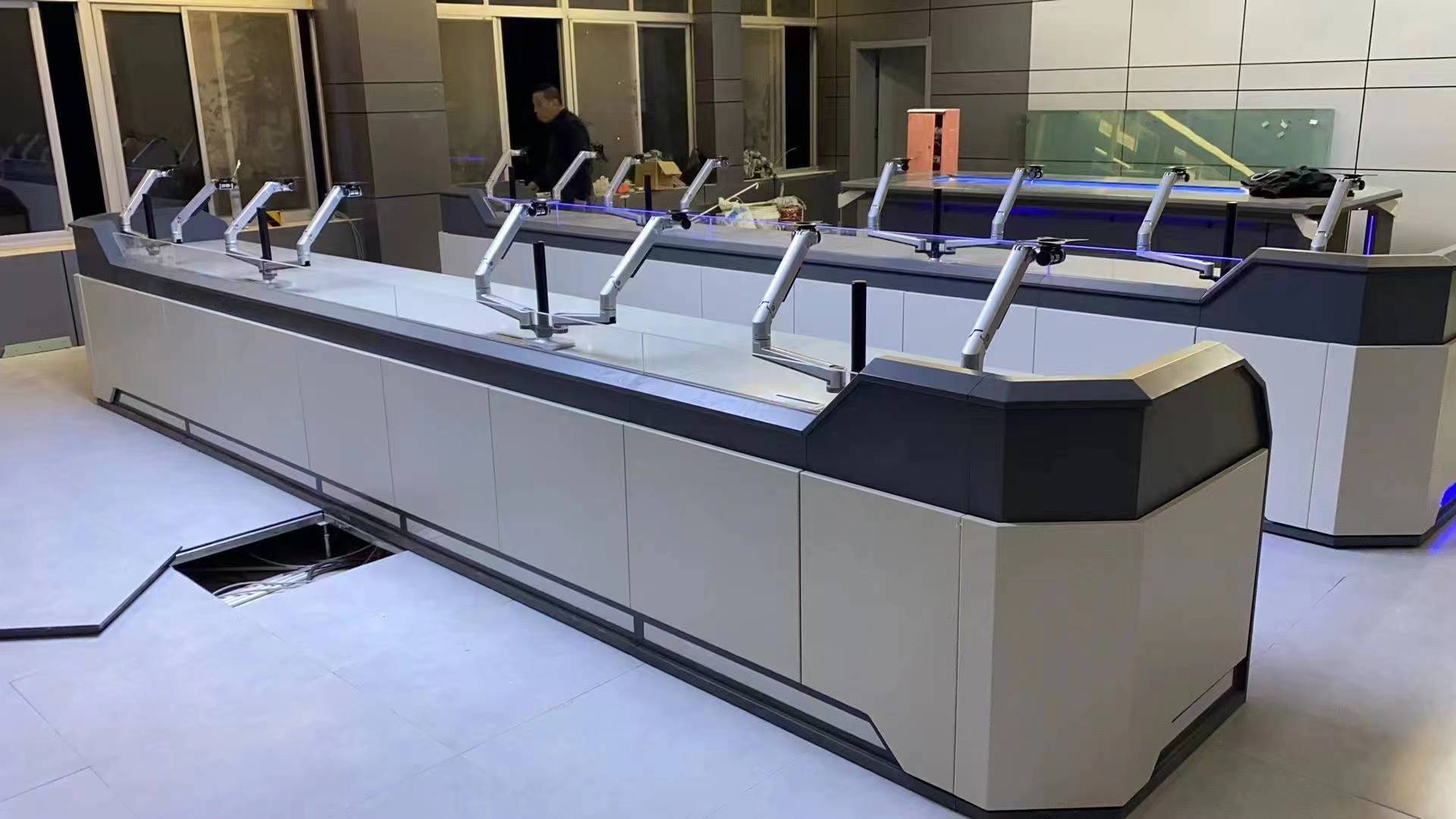

Jeho zadná časť je vybavená integrovaným zosilneným držiakom na upevnenie monitora, ktorý je schopný uniesť 2 až 6 monitorov na stanicu. Držiak má zosilnenú oceľovú konštrukciu so silnou nosnosťou, nastaviteľným uhlom nahor a doľava a doprava a flexibilným usporiadaním obrazovky.

Držiak je vhodný na zobrazovanie diagramov elektrickej siete, kriviek dispečerských údajov, prevádzkového stavu zariadenia, monitorovacích videí v reálnom čase a požiadaviek na synchrónne zobrazovanie viacerých systémov. Držiak zostáva stabilný bez otrasov počas dlhodobej prevádzky, čo zaisťuje jasný a stabilný monitorovací obraz.

5. Ergonomický humanizovaný dizajn

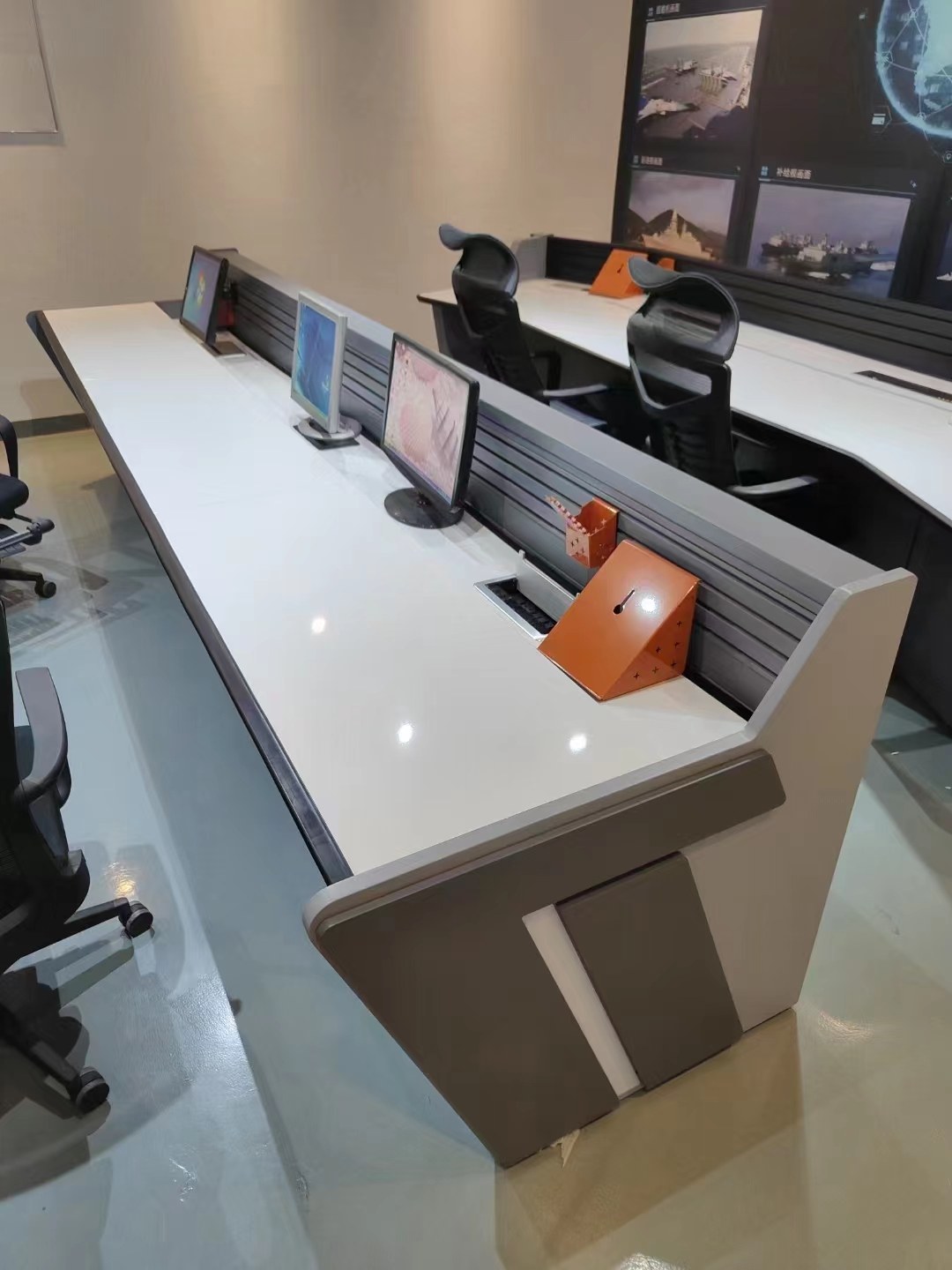

Pracovná doska má mikronaklonený ergonomický dizajn, ktorý optimalizuje uhol pohľadu operátora a znižuje únavu očí. Je vybavený skrytou výsuvnou priehradkou na klávesnicu a hladkou posuvnou koľajnicou, ktorá šetrí miesto a zaisťuje úhľadný pracovný stôl.

Power Dispatching Console ponúka voliteľnú elektrickú výškovo nastaviteľnú funkciu podporujúcu striedavú prácu v sede a v stoji, čím efektívne zlepšuje pohodlie dispečerov pri dlhodobej práci. Celkový dizajn skosenia oblúka zabraňuje zraneniu pri kolízii, pričom plne spĺňa bezpečnostné a humanizované konštrukčné štandardy priemyselných velínov.

6. Modulárna rozširujúca štruktúra

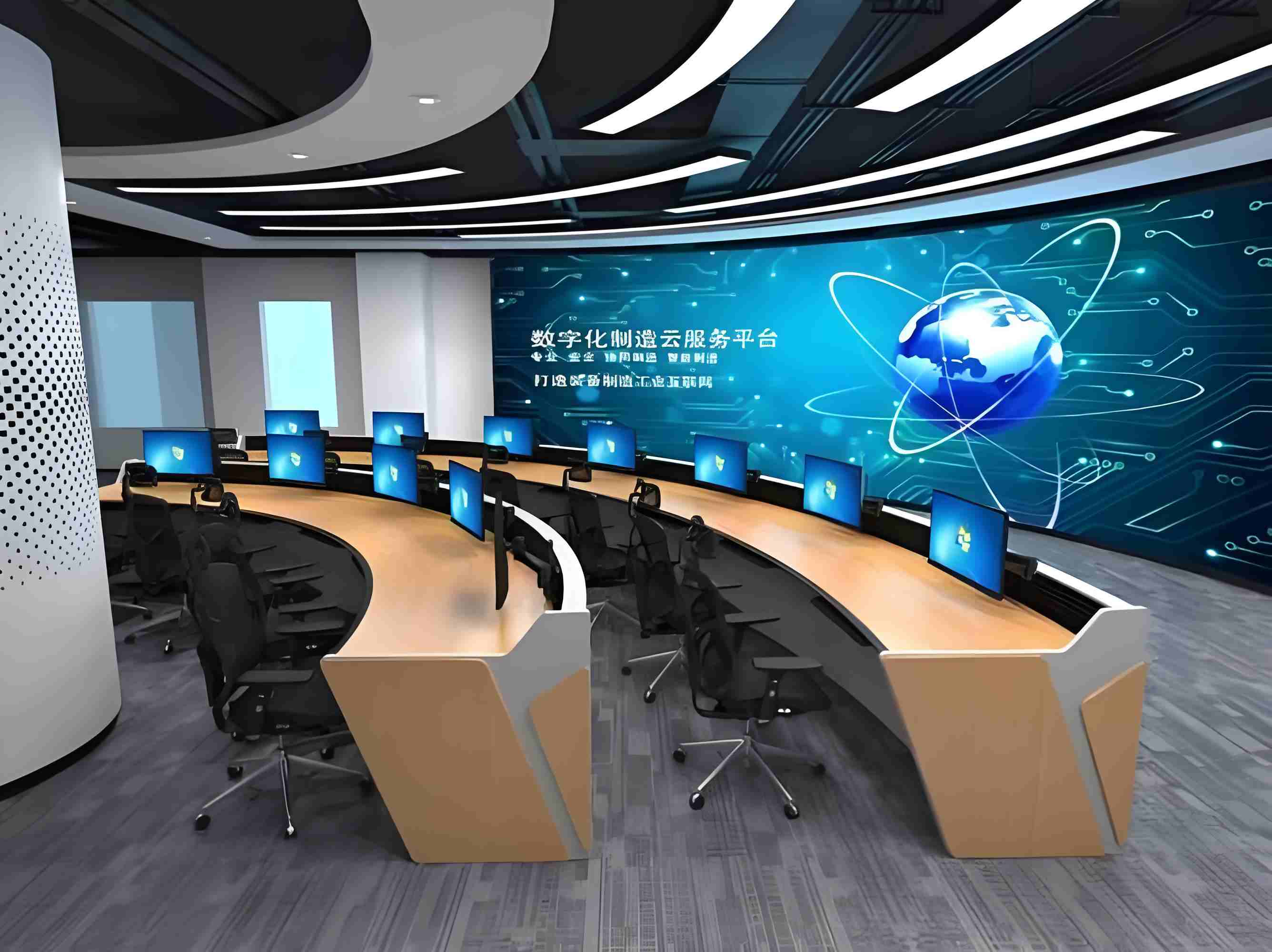

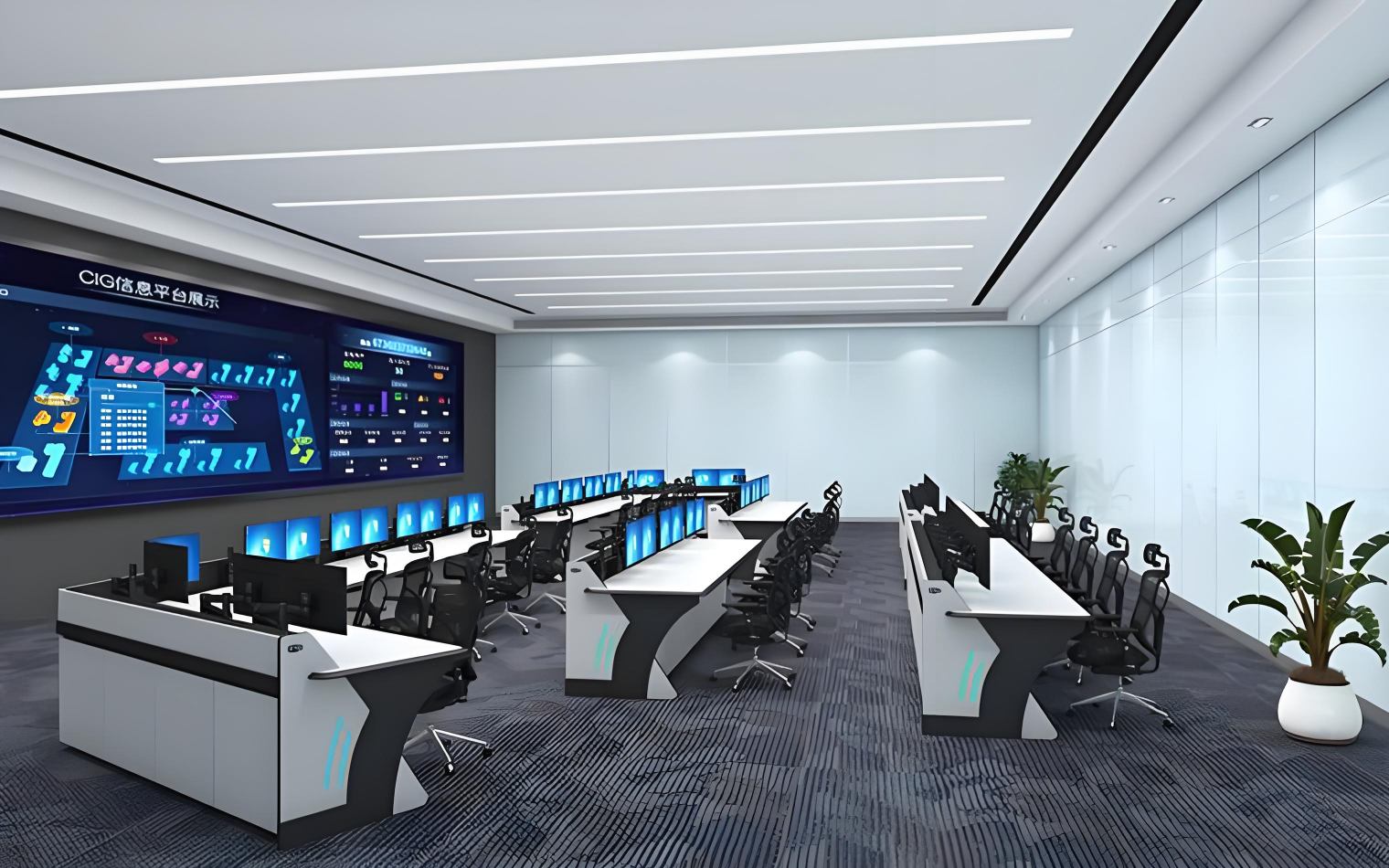

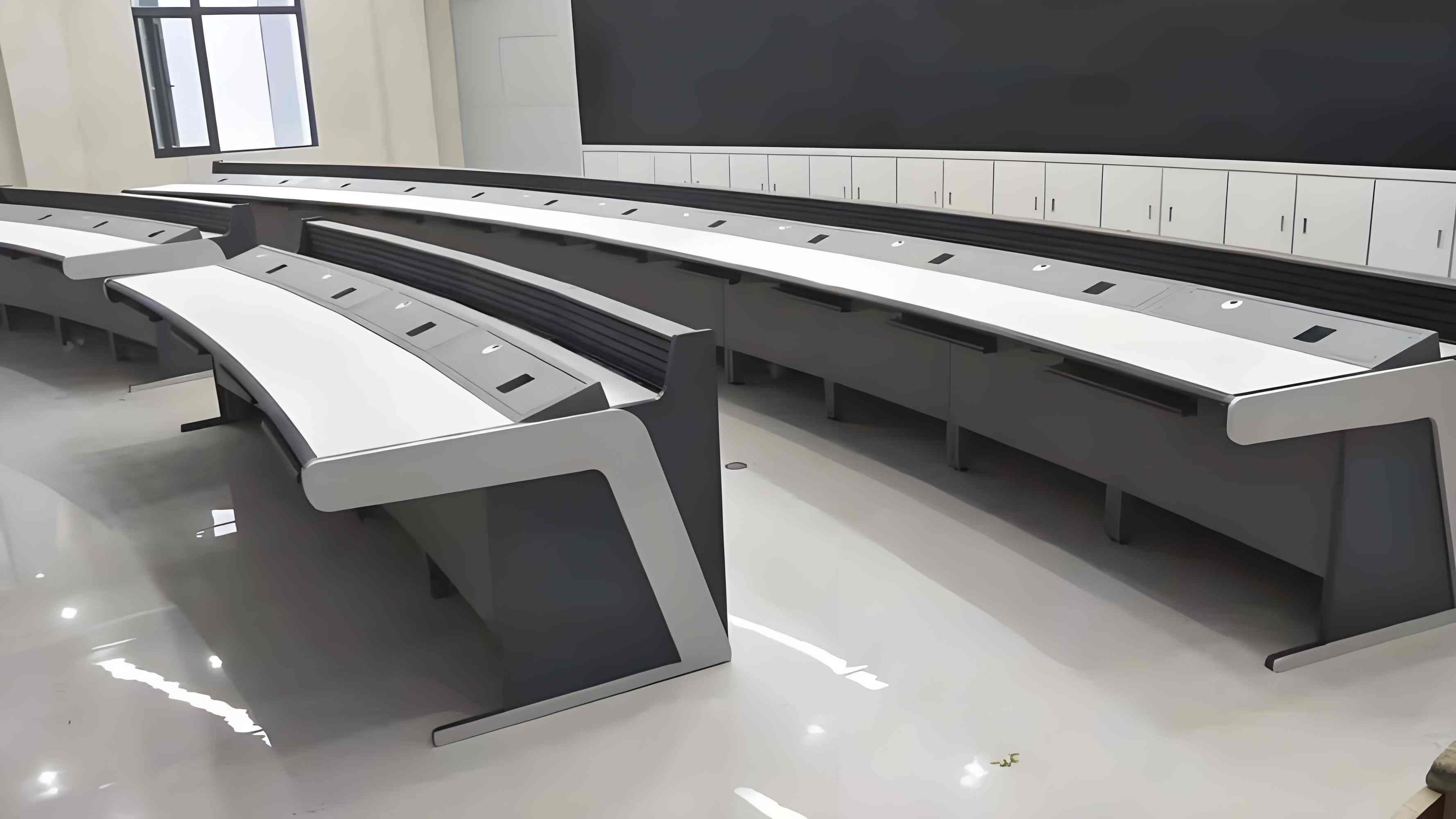

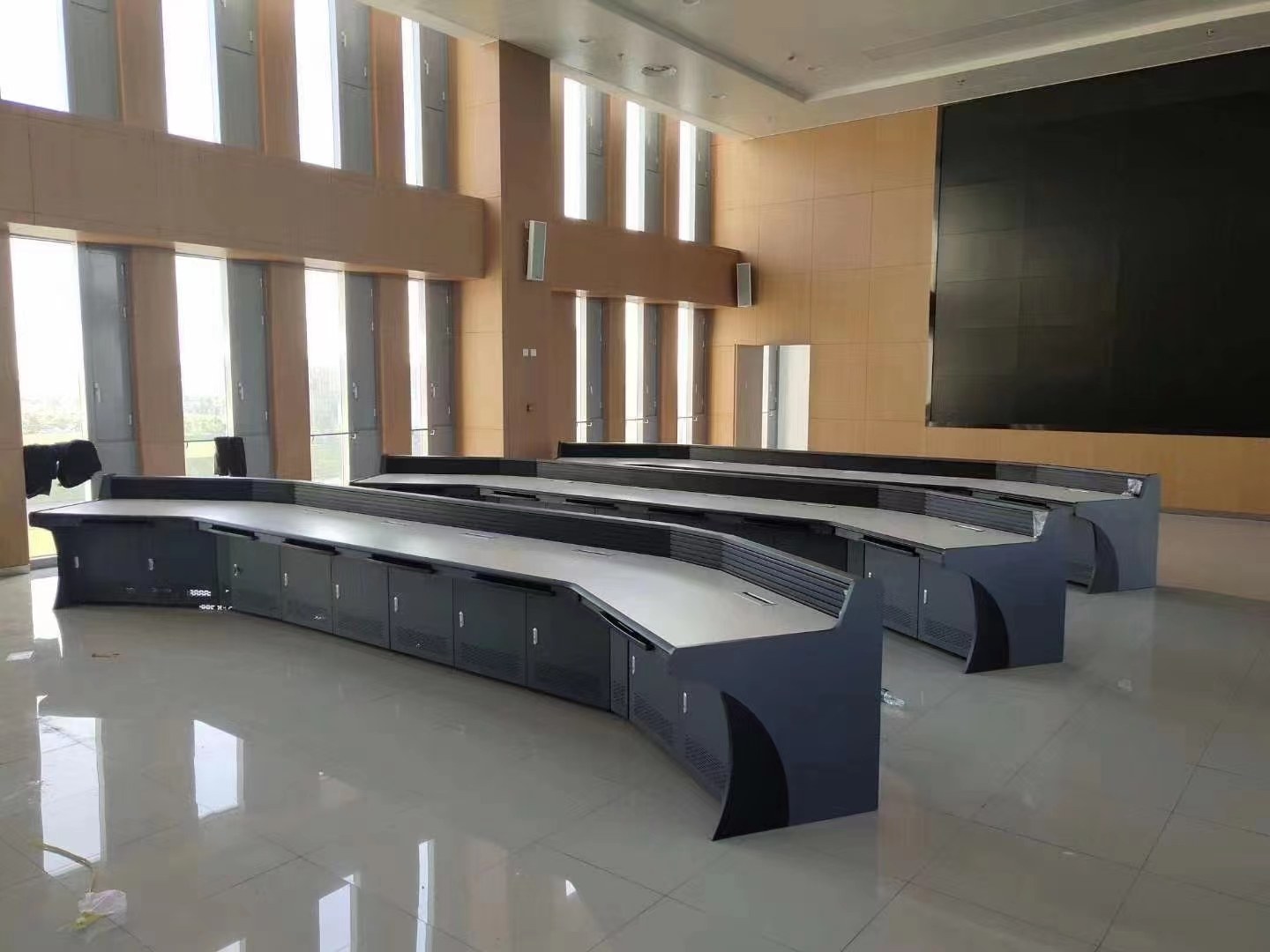

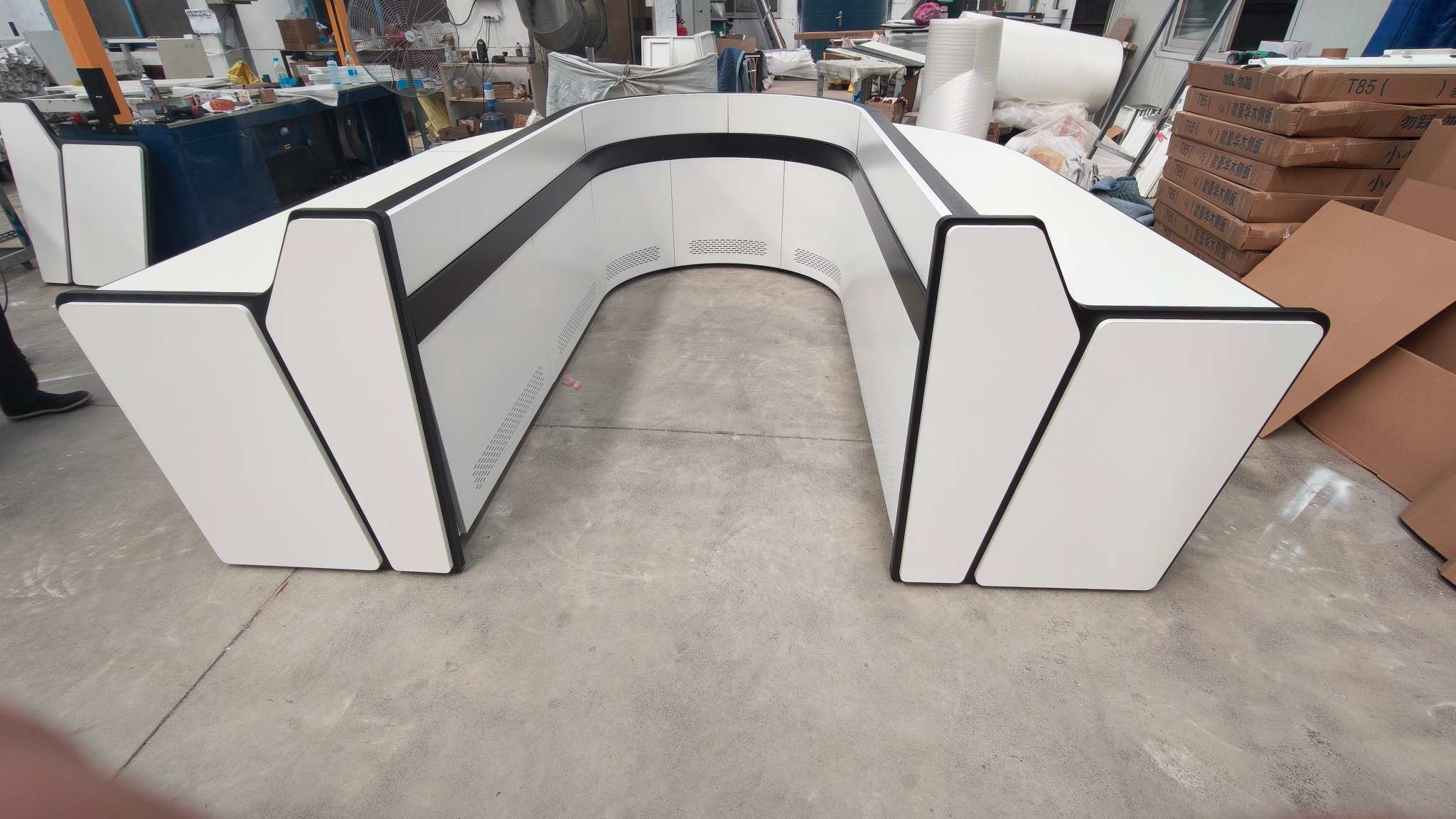

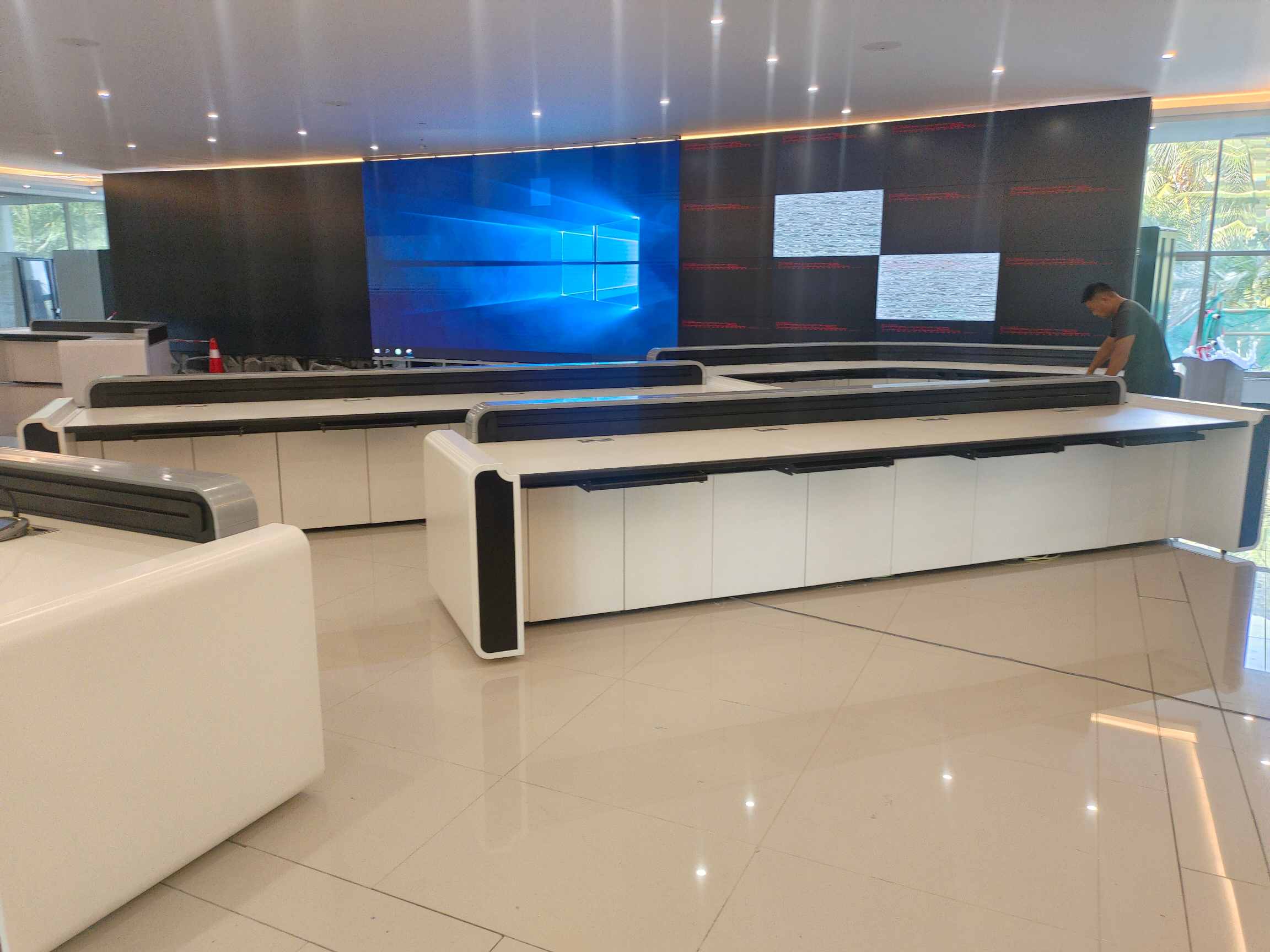

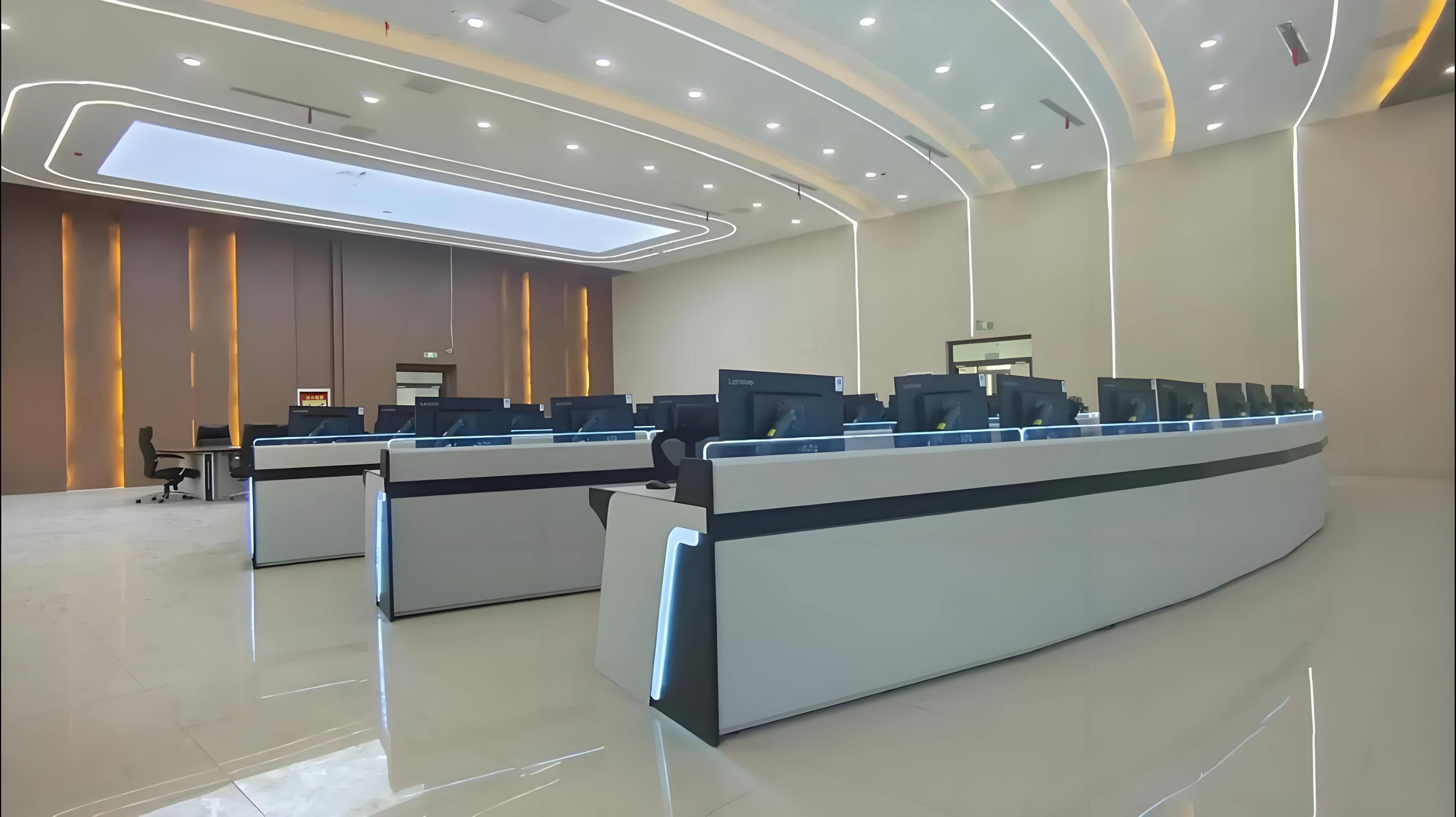

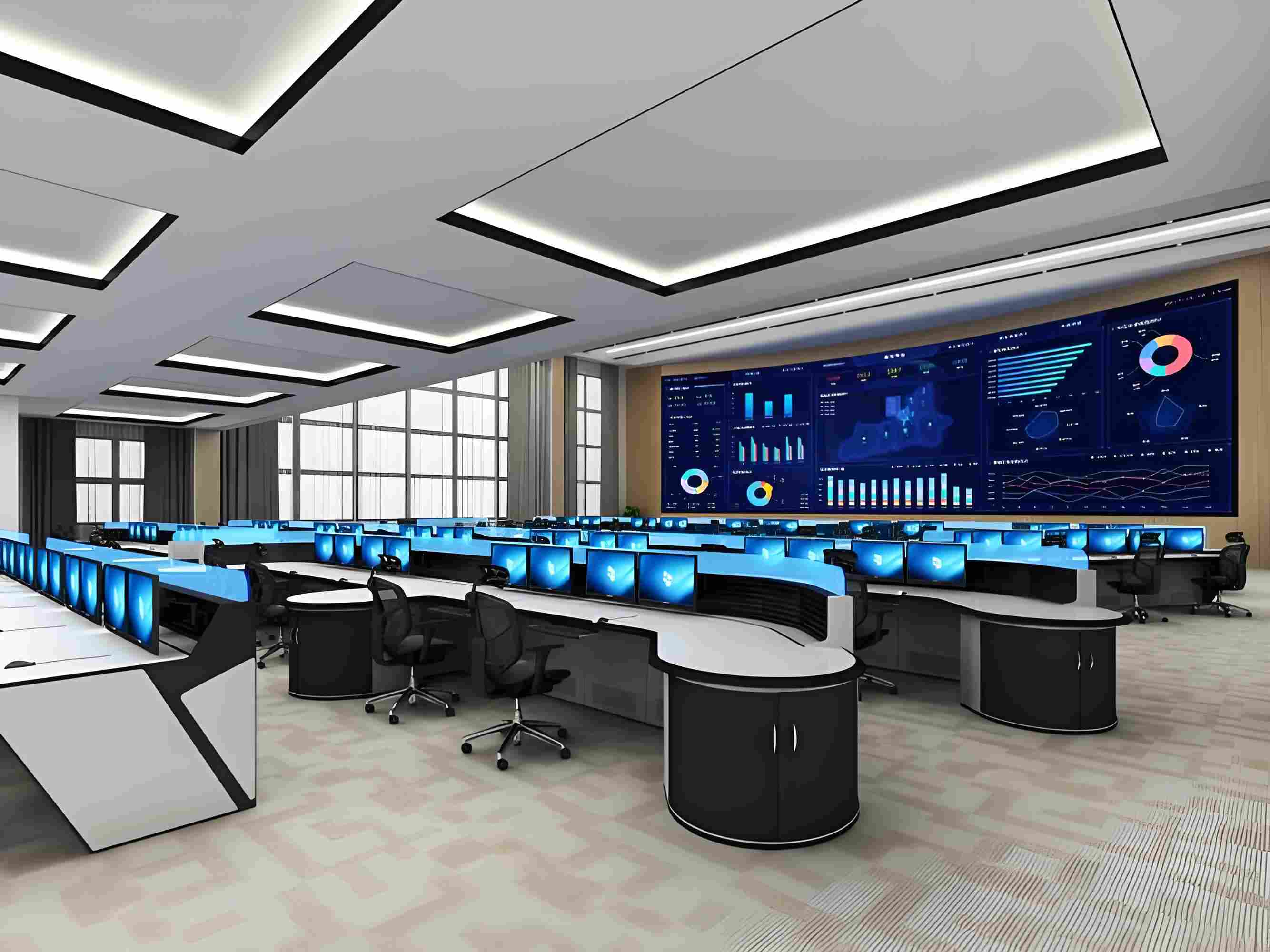

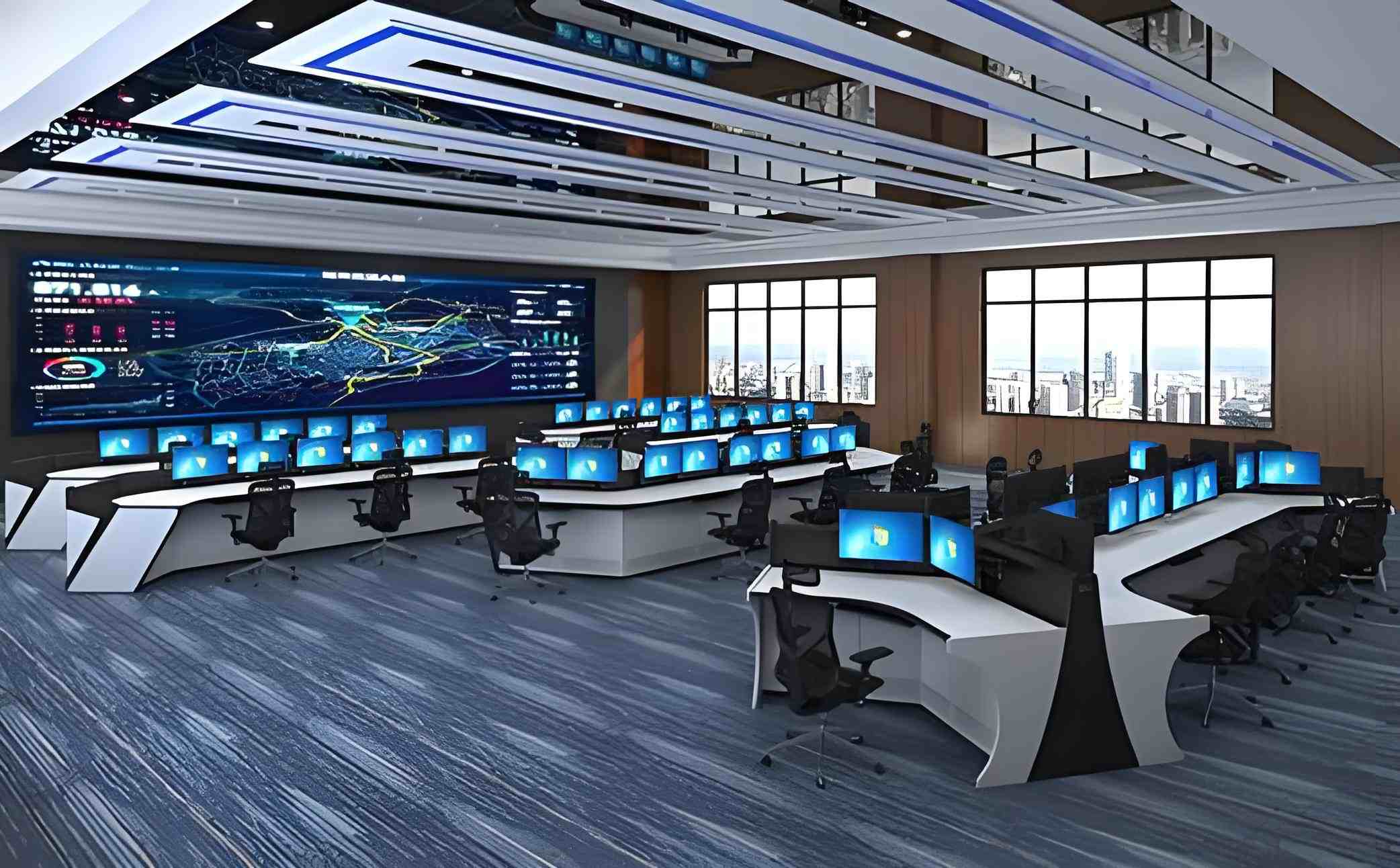

Produkt využíva plne modulárnu štandardizovanú produkciu podporujúcu neobmedzené spájanie jednej alebo viacerých staníc. Podľa veľkosti riadiacej miestnosti je možné Power Dispatching Console kombinovať do lineárneho typu, oblúkového typu, typu U a iných celkových usporiadaní.

Modulárna štruktúra umožňuje bezplatné pridávanie, redukciu a výmenu funkčných modulov, čím uľahčuje neskoršiu rekonštrukciu haly, rozšírenie kapacity a modernizáciu vybavenia. Je vhodný pre malé dispečingy distribučnej siete, centrálne dispečingy elektrární strednej veľkosti a veľké provinčné distribučné haly.

Výhody produktu

Je prispôsobený pre scenáre 24/7 vysokointenzívneho monitorovania v energetike. Power Dispatching Console demonštruje vynikajúce výhody v oblasti antielektromagnetického rušenia, eliminácie statickej elektriny, bezpečnostnej ochrany, štrukturálnej stability a dlhodobej životnosti.

V porovnaní s bežnými monitorovacími pultmi je profesionálnejší, bezpečnejší a prispôsobivejší pre zložité výkonové elektromagnetické prostredia.

Všetky materiály sú protipožiarne, šetrné k životnému prostrediu a trvanlivé, spĺňajú medzinárodné priemyselné bezpečnostné normy a požiadavky na inšpekciu energetiky. Tento produkt je preferovanou riadiacou pracovnou stanicou pre podniky zaoberajúce sa rozvodnými sieťami, elektrárne, nové energetické projekty a energetické spoločnosti EPC.

Rozsah aplikácie

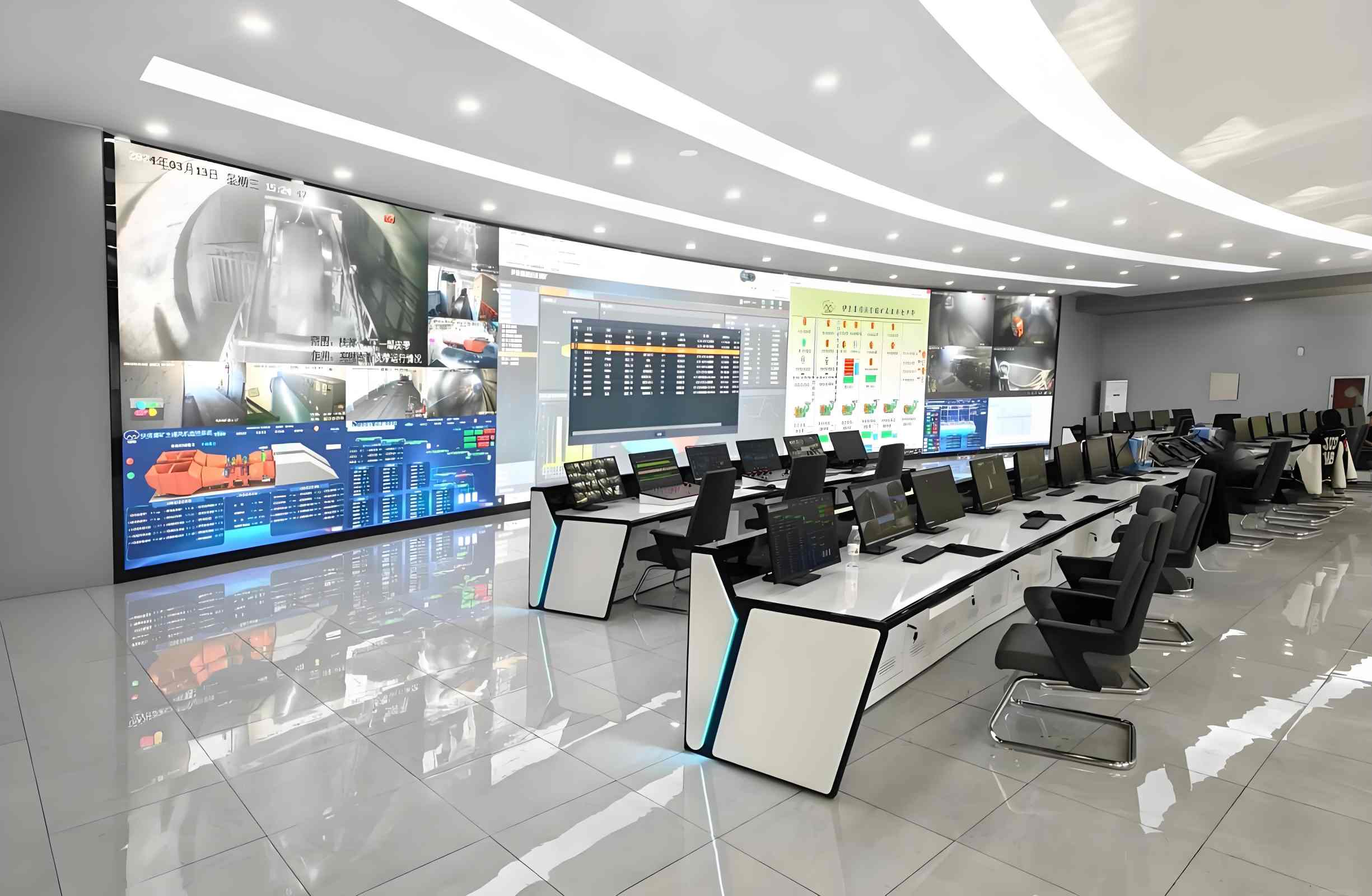

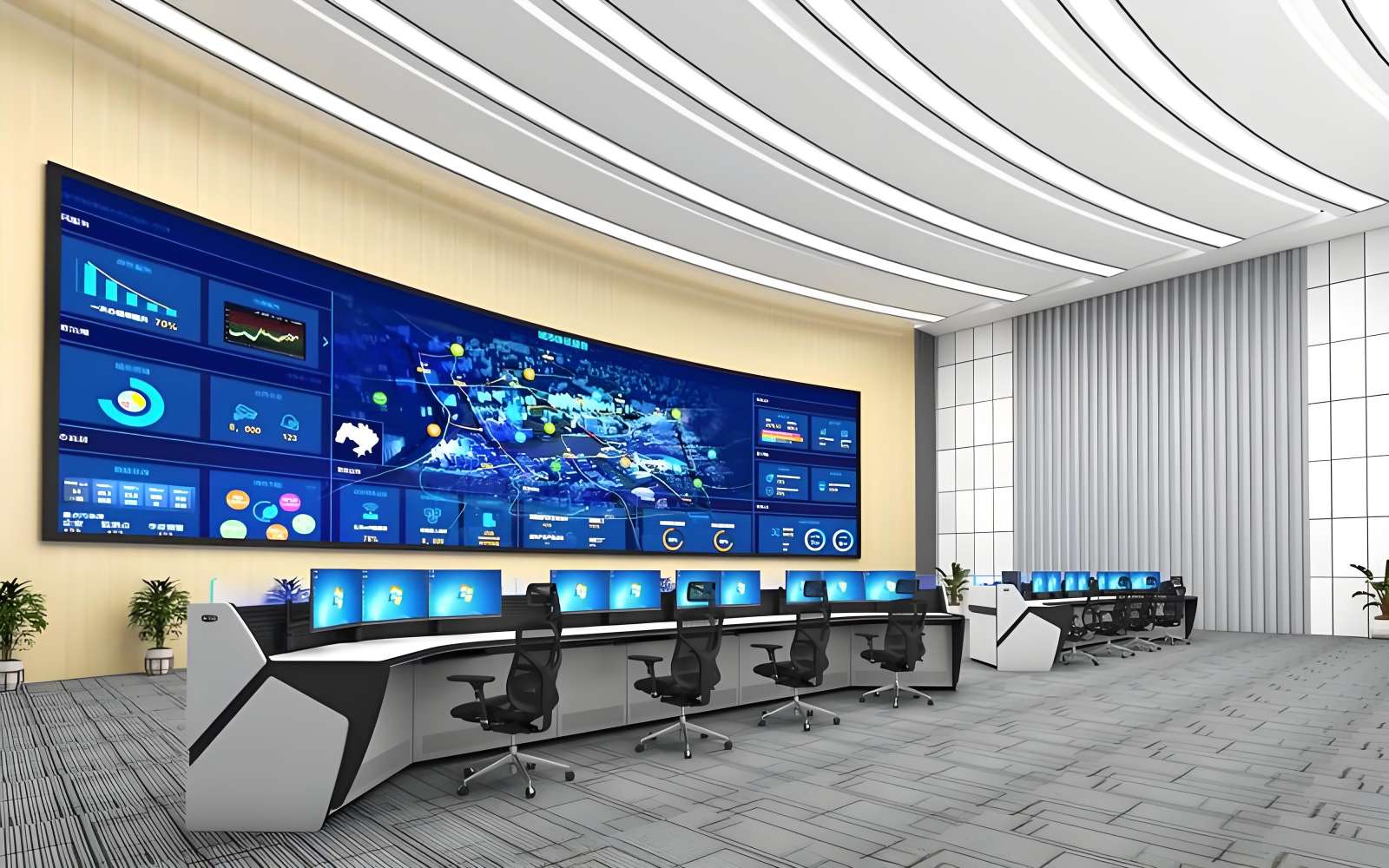

Konzola Power Dispatching Console sa vzťahuje na dispečingy elektrickej siete, dispečingy mestských energetických úradov, monitorovacie centrá distribučnej siete, centrálne velíny tepelných elektrární, monitorovacie miestnosti vodných elektrární, riadiace centrá novej energie veternej a solárnej energie, monitorovacie miestnosti na skladovanie energie, centralizované kontrolné miestnosti rozvodní a centrá plánovania energetickej komunikácie.

Technické parametre

1. Materiál rámu: 1,5–2,0 mm SPCC oceľ valcovaná za studena / hliníková zliatina 6063-T5
2. Materiál pracovnej dosky: Voliteľný antistatický HPL kompaktný laminát alebo antistatická protipožiarna doska
3. Povrchový odpor: 10⁶–10⁹Ω
4. Odpor uzemnenia: ≤1Ω
5. Statická nosnosť: ≥100 kg/㎡
6. Prevádzkový režim: Pevný / Voliteľne elektricky nastaviteľná výška
7. Konštrukcia zapojenia: Nezávislý žľab na izoláciu silného a slabého prúdu
8. Životnosť: Viac ako 15 rokov za normálnych pracovných podmienok
